HDのビデオ伝送の長期10kmのためのUAVのラジオそして遠隔計測システム

HDのビデオ伝送の長期10kmのためのUAVのラジオそして遠隔計測システム

Specsシート

利用者マニュアル

導入

MIMOの性能は印象的な間隔で速い及び一貫した効率に終って多重通路の免除を提供します!

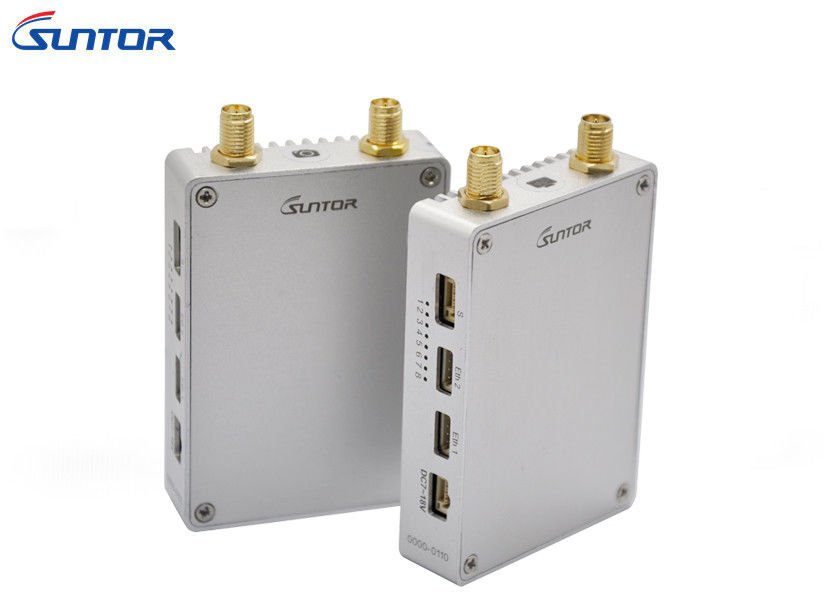

ST10NPT MIMOデジタルのデータ・リンクはミニチュア高い発電、複素数データの集中的な適用に必要とされる帯域幅および範囲を提供する2X2 MIMO 2.4GHzのwirless解決です。MIMO TDDは低密度の奇偶検査(LDPC)を使用して強いRFの性能を実現するために2X2 MIMOを、特色にします。

ミニチュアの、軽量および強い設計はST10NPTがサイズの敏感な適用のための理想的な候補者であるようにします。ST10NPTの高速、長期機能は良質の無線ビデオおよび遠隔測定工学コミュニケーションを可能にします。

システム特徴:

• 4/8Mhz帯域幅
• VHF2.4GHz
• 1つのMHzの調整のステップ
• IPのカメラの入力
• むき出しの床は40gramsよりより少しの重量を量ります
• UAVに非常によく適されて
• 10KMの範囲（LOS）
• 100mw-1000mWで利用できる（sotwareによって調節可能な）
• サポート二重IPのビデオ ストリームの入力
• TDD-COFDMの技術
• 頻度帯域幅、コード率の監視間隔、星座を含む構成可能伝達変数
• 長期伝達
• 干渉、エコーおよびドップラー効果（高い移動性）への高い弾性
• 取付けの容易さ
• 上り115kbpsの透過モードの連続組合せ
• プラグ アンド プレイ取付け
• ソフトウェアのチャネル選択
• ソフトウェア（TDDソフトウェア）による容易な構成

アンテナ取付け

1. 複数の回転子UAVのため

1. アンテナによってTX SMAの港を接続するためにSMAの金属を使用して保護された半適用範囲が広く青いき線ケーブルはSUNTORによって提供しました。
2. アンテナは縦に下方に取付けられる必要があります。
3. 最もよい設置位置はUAVの地上ブラケットです。中アンテナを使うと、ブラケットはガラス繊維材料しか使用なできます。
4. 地上ブラケットが自動的に引き込めば、アンテナは航空機の下方部分に取付けることができます。
5. アンテナがカメラによってかポッドまたは拡声器横取りされれば、付いたRXのビデオはイメージかモザイク現われます。

2. 固定翼UAV

1) アンテナによってTX SMAの港を接続するためにSMAの金属を使用して保護された半適用範囲が広く青いき線ケーブルはSUNTORによって提供しました。

2) アンテナは縦に下方に取付けられる必要があります。

3) 最もよい設置位置はボディおよび垂直の外で顕著なUAVの尾の下方に中心です。

4) 第2任意土台位置は翼から腹部レベルの下で突出る機械腹部近くに翼およびボディ接合箇所、垂直の下に、できる限りあります。

パッケージのリスト
