プロダクト細部
ブランド名: SUNTOR
モデル番号: MM37D
支払及び船積みの言葉
最小注文数量: 2個
受渡し時間: 10 営業日
支払条件: T/T,ウェスタン・ユニオン
供給の能力: 1000個/月
周波数範囲: |
410~470 / 220~240 / 136~174MHz |
チャンネル帯域幅: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
モジュレーション: |
GFSK / 4GFSK |
TX力: |
5W |
RXの感受性: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
通信データレート: |
1200 ~ 115200bps |
シリアルポートボッド率: |
1200 ~ 115200bps |
電源: |
DC 12V/3A |
最大電流: |
2A |
RFインターフェイス: |
1 × N型 |
データインターフェース: |
1 × DB9 (RS-232 * 1 + RS-485 * 1,TTL用にカスタマイズ) |
温度操作: |
-40°C | +80°C |
サイズ: |
105 * 62.4 * 25mm (ケーブルとアンテナなし) |
体重: |
≤ 300g (ケーブルとアンテナなし) |
周波数範囲: |
410~470 / 220~240 / 136~174MHz |
チャンネル帯域幅: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
モジュレーション: |
GFSK / 4GFSK |
TX力: |
5W |
RXの感受性: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
通信データレート: |
1200 ~ 115200bps |
シリアルポートボッド率: |
1200 ~ 115200bps |
電源: |
DC 12V/3A |
最大電流: |
2A |
RFインターフェイス: |
1 × N型 |
データインターフェース: |
1 × DB9 (RS-232 * 1 + RS-485 * 1,TTL用にカスタマイズ) |
温度操作: |
-40°C | +80°C |
サイズ: |
105 * 62.4 * 25mm (ケーブルとアンテナなし) |
体重: |
≤ 300g (ケーブルとアンテナなし) |
1 紹介

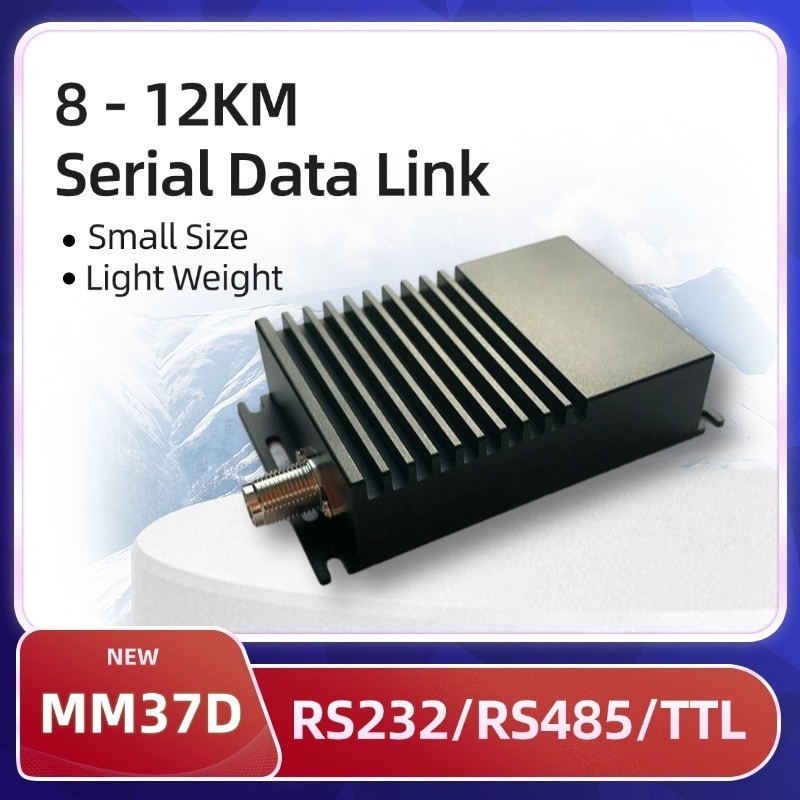

MM37Dは,優れたRF性能と非常に低い遅延を持つシリアルデータ転送ラジオで,136MHz~174Mから最も広い周波数範囲をサポートします.220MHz~240MHz~410MHz~470MHzで,バードレート範囲とエアデータレートの範囲を1200bpsから115200bpsまで設定します..
この無線は,Line-of-Sight (LOS) とNon-Line-of-Sight (NLOS) の無線データ転送を最大12キロメートルまでサポートする.
この無線は1つのDB9コネクタにRS232とRS458シリアルポートを搭載し,TTLシリアルポートのカスタマイズをサポートしている.
2 アプリケーション
センサーデータ送信,例えば温度,湿度,水位,化学ガス濃度
テレメトリデータリンク船舶モニタリング,パイプラインモニタリング,熱ネットワークモニタリング,水位モニタリング,環境保護モニタリング
産業用リモコン産業自動化プロセス制御,ロボット制御,無人車両制御
3 サブタイプモデル
| モデル |
通信データレート (bps) |
シリアルポートデータレート (bps) |
周波数範囲 (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPロ-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPロ-V2 | 220 ~ 240 | ||
| MM37DPロ-U1 | 410 ~ 470 |
4 ピンの定義
| タイプ | ピン | 定義 | コメント |
| 電源コネクター | 1 | GND | パワーグラウンド |
| 2 | VCC | 電源,DC 12V±10% | |
|
DB9 男性 コネクタ |
1 | NC | |
| 2 | RS232-RXD | RS232 データ受信 | |
| 3 | RS232-TXD | RS232 データ送信 | |
| 4 | NC | ||
| 5 | GND | シグナルグラウンド | |
| 6 | RS485-A | RS485 データA | |
| 7 | RS485-B | RS485 データB | |
| 8 | SET_EN | 設定する | |
| 9 | SQ | 受信信号表示 |
