プロダクト細部
起源の場所: 深セン、中国
ブランド名: SUNTOR
証明: FCC, CE, RoHS
モデル番号: CD15NMT
支払及び船積みの言葉
最小注文数量: 1 セット
価格: 交渉可能
パッケージの詳細: プラスチックの箱
受渡し時間: 7月15日日
支払条件: トン/ Tは、ウェスタンユニオン、ペイパル
供給の能力: 1000 かのセット月
モジュレーション: |
COFDM |
周波数範囲: |
1428~1448MHz |
帯域幅: |
3MHz / 5MHz / 10MHz |
RF電源: |
2W |
電源: |
DC12V16V |
サイズ: |
104 × 62 × 22mm |
モジュレーション: |
COFDM |
周波数範囲: |
1428~1448MHz |
帯域幅: |
3MHz / 5MHz / 10MHz |
RF電源: |
2W |
電源: |
DC12V16V |
サイズ: |
104 × 62 × 22mm |

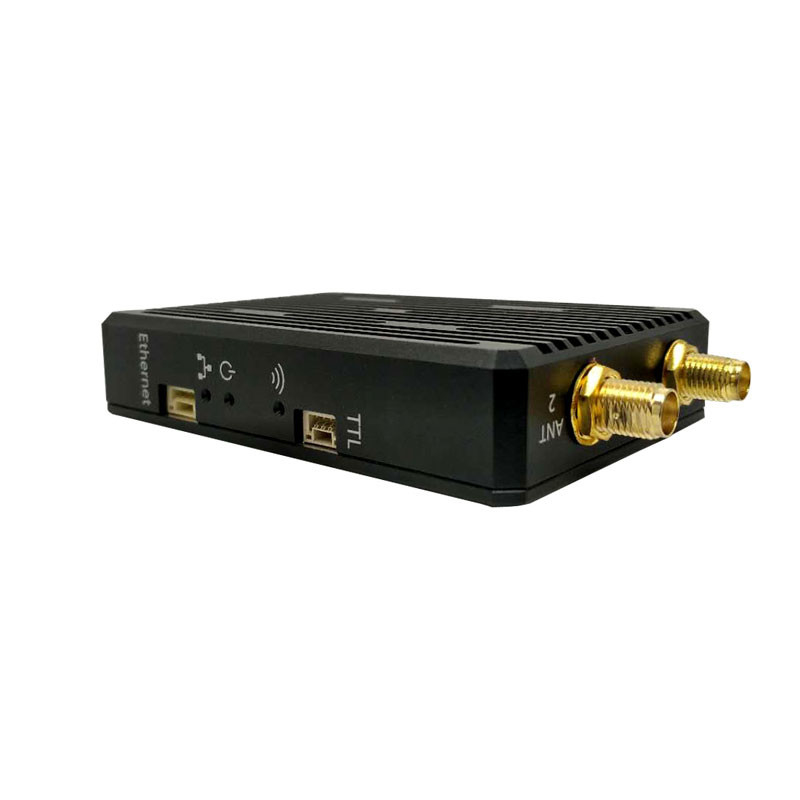

標準イーサネットとTTLシリアルデータ送信用の無線COFDMトランスミッター
紹介
CD15NMT-miniは 最新の小型化された機能的な無線通信機器ですTDD無線通信技術とダブルアンテナ多様性設計を採用し,より安定した信号伝送品質デバイスは,ネットワークデータとTTLシリアルデータの両方向転送を同時にサポートできます.データリンクは,異なる比率に応じて調整できます.アップリンクとダウンリンクのデータリンクの送信速度は,比例的に調整できます.さらに,このモジュールは,オプションとして2.4GHz/1.4GHz/800MHzの3つの周波数を持っています.
特徴
TDD OFDM 無線通信技術
任意の周波数800MHz,1.4GHz,2.4GHz;
寸法88x55x17mm 重さN.W:110gN.W:140g (アンテナを含む)
デュプレックス通信速度は3~8Mbpsです
1-4 TX から 1RX,または 1TX から 1-4 RX でポイントからポイントとポイントからマルチポイントをサポートする.例えば: 1 GCS に 3 つのドローン, 1 GCS に 3 つのGCS;
信号伝送品質を安定させ,高受信感度を高めるため,2つのアンテナ多様性設計.
ロングレンジはLOSでは15km以上,NLOSでは200~500m
最低RF電源25dBm,電源消費TX 5W RX 5W
IPビデオ出力と双方向TTLシリアルデータをサポートする.
適用する
この装置は,UAVドローン,無人船,無人ボート,ロボットなどのインテリジェント無人端末の利用に適用できます.この装置は標準的なイーサネットネットワークデータを送信できます.TTLシリアルポートデータネットワークビデオ信号伝送に広く使用できます. ドローン,無人船,無人車,気船,標的航空機,電動傘制御信号伝送.同時に,それは,ポータブル使用に適しています. 地方の法執行機関職員に適しています.救助施設海軍,空軍,警察,軍隊のような軍事プロジェクトです
アクセサリー
パラメータ
| 無線 | |
| 周波数範囲 | 1428~1448MHz |
| 帯域幅 | 3MHz / 5MHz / 10MHz |
| モジュレーション | QPSK / 16QAM / 64QAM |
| 敏感 な 気持ち を 抱く |
-108dBm@3MHz -106dBm@5MHz -103dBm@10MHz |
| データレート | 最大 30 Mbps すべてのノードで共有 |
| RF パワー | 2W |
| アクセスモード | ポイントからポイント/ポイントからマルチポイント |
| システム | |
| シリアルポート | 3 RS232 優先レベルを持つポート |
| イーサネットポート | 2 内部ブリッジモードのポート |
| セキュリティ | AES128暗号化 |
| 電源 |
DC12V16V 10W (受信機) 12W (トランスミッター) |
| インターフェース | |
| RFアンテナ | SMA × 2 |
| シリアルポートインターフェイス | 9Pin ZH1.5mm (RS232 × 3) |
| イーサネット インターフェース 1 | 4Pin ZH1.5mm × 1 |
| イーサネット インターフェース 2 | RJ45コネクタ × 1 |
| 音声インターフェース | 4Pin ZH1.5mm × 1 |
| 電源入力 | XT30PW 男性 × 1 |
| 物理的な | |
| サイズ | 104 × 62 × 22mm |
| 体重 | ノードあたり142g |
